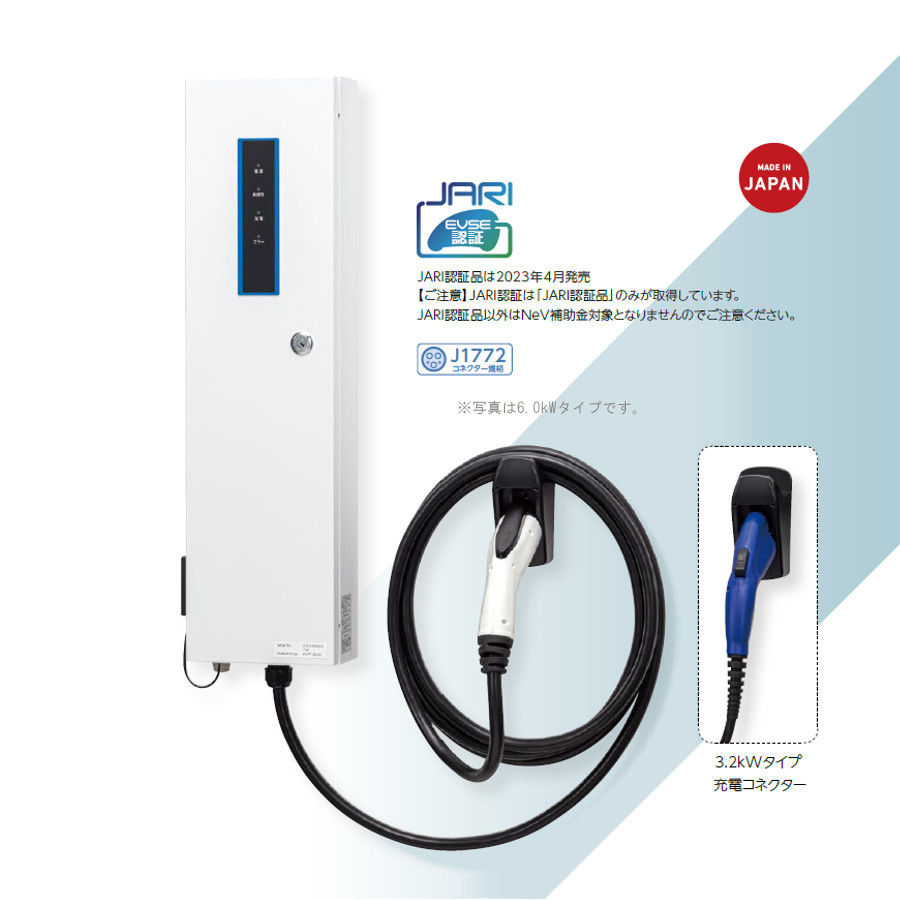

日東工業 Pit-2G 単機能モデル 壁掛けタイプ/自立スタンドタイプ
3.2kW~
壁掛けタイプ
自立スタンドタイプ
標準取付工事費込み
※画像は通信モデルの為、4Gアンテナは付いておりません。
商品の特徴について

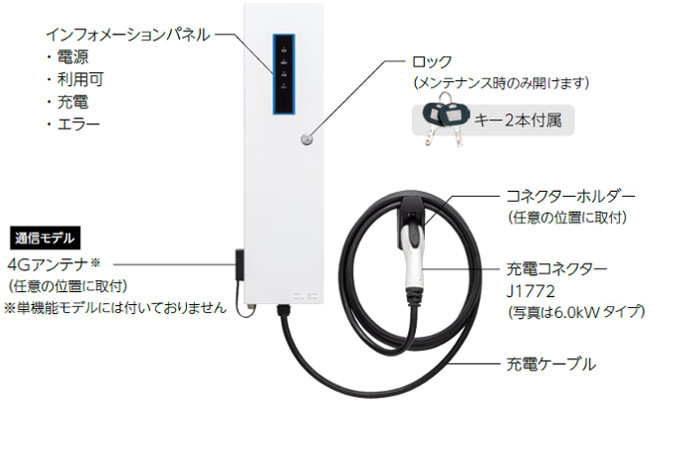

充電ケーブルとコネクター付きのEV充電設備です
様々な車種に対応
ケーブル付きMode3充電器なので、国内で販売されている主要なEV・PHEVに充電可能です。
車両の普通充電用インレットから充電できます。
※充電器は規格に基づいて設計・製造されています。
※充電するには車両側が国内充電規格に基づいている必要があります。
※画像のコネクターは出力6.0kW/4.8kWタイプです。
かんたん操作
差し込むだけでスタート、満充電になれば自動で停止します。
※Mode1⾞両[初期型i-MiEV等の旧車]はそのまま充電できません。
さまざまな設置環境にフィット
●⾼い耐塩・耐候性※
ステンレス製筐体+重耐塩粉体塗装
●寒冷地でも使える(−20℃まで使⽤可能)
※塩害地域での使⽤を保証するものではありません。
選べる出力タイプ
6.0kW出力タイプ
⼀般的な充電器やコンセント充電の2倍速充電が可能
連続定格 単相 AC200V:30A、ブレーカ容量目安※1:40A(30A※2)
4.8kW出力タイプ※3
既設の16Aコンセントや3.2kW充電器を取替するときに、5.5sq配線をそのまま使って出⼒アップ
連続定格 単相 AC200V:24A、ブレーカ容量目安※1:30A
3.2kW出力タイプ
リーズナブルなスタンダード出⼒タイプ
連続定格 単相 AC200V:16A、ブレーカ容量目安※1:20A
※1.分電盤内の分岐ブレーカ(専用回路)に必要な容量の目安です。使用される電線の太さなどに合わせて選定してください。
※2.内線規程の2022年12月改定により、3597節に示された施工方式Aによる施工の場合。
この場合、30Aブレーカに連続30Aが流れますので周囲温度などによってはブレーカがトリップする場合があります。
※3.JARI認証品には4.8kWタイプがありません。
・6.0kWあるいは4.8kWの出力で充電するには自動車側が対応している必要があります。対応していない自動車でも、自動で出力調整されるため充電はできます。
・充電器内部のスイッチ設定により、充電電流の上限値を下げることが可能です。これにより、6kWタイプで24Aや16Aに制限して運用することが可能です。
ケーブルのサイズ
6.0kW出力タイプ/4.8kW出力タイプ
ケーブルの長さ:5m※1
ケーブルの太さ:外径18.5mm
質量(ケーブル長別)※2:ケーブル5mの場合約12Kg
3.2kW出力タイプ
ケーブルの長さ:7m
ケーブルの太さ:外径12.6mm
質量(ケーブル長別)※2:ケーブル7mの場合約11Kg

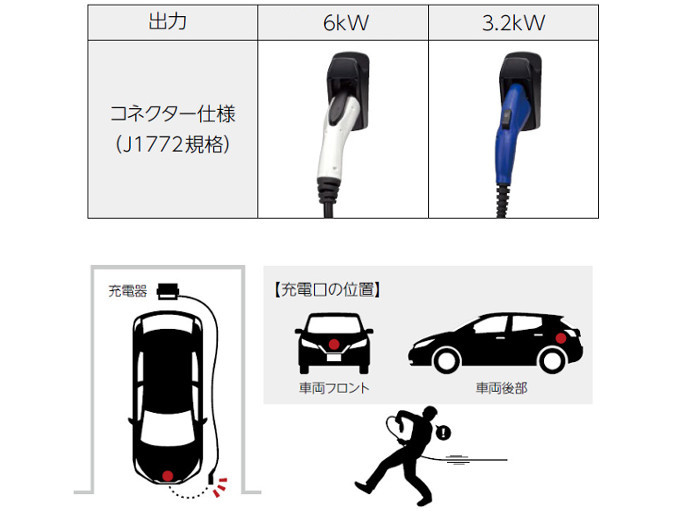

※1充電口がフロントにある車両(リーフなど)の場合、後ろ向き駐車だと5mケーブルが届かないことがあります。その他長さもございますのでお問合せください。(別途お見積り)
※2 専用自立スタンドの重量は含まれておりません。
※ご注意下さい:ケーブルが長くなると取り扱いに手間がかかります。特に6.0kW/4.8kWの高出力タイプはケーブルが太くてかたいため、長くなると重くなります。寒冷時にはケーブルがかたくなる傾向があります。
壁掛けタイプ・自立スタンドタイプ お選びいただけます
壁掛けタイプ
3.2kWタイプ
EVP2G32 税込 223,800円
4.8kWタイプ
EVP2G48 税込 256,800円
6.0kWタイプ
EVP2G60 税込 256,800円
全て、標準取付工事費込み
外径寸法(共通):W200×H755×D120mm
自立スタンドタイプ
材質にステンレスを使用し、高い耐候性を実現しています。
3.2kWタイプ
EVP2G32+EVPXST2 税込 304,800円
4.8kWタイプ
EVP2G48+EVPXST2 税込 337,800円
6.0kWタイプ
EVP2G60+EVPXST2 税込 337,800円
全て、標準取付工事費込み
自立スタンドの仕様
質量:12Kg/材質:ステンレス/塗装色:ブラック塗装(N1)/設置環境:屋内および屋外
